Un réseau efficace commence par un plan, pas par l’achat d’un kit. Notez le point d’arrivée de l’eau, les zones à arroser, l’emplacement des goutteurs et le débit que le circuit devra transporter. Ce simple dessin limite les rangs sous-arrosés, les raccords superflus et les problèmes de pression.
Sommaire
Le schéma à tracer avant de choisir le matériel
Relevez les dimensions du potager, des massifs, des bacs ou de la terrasse sur une feuille quadrillée. Un croquis lisible suffit. Indiquez le robinet ou la cuve, les allées, les rangs de légumes, les haies et les pots. Regroupez ensuite les plantations qui ont des besoins similaires en eau. Des tomates en pleine terre, des aromatiques en bac et une haie ne demandent généralement ni la même fréquence ni le même temps d’arrosage.

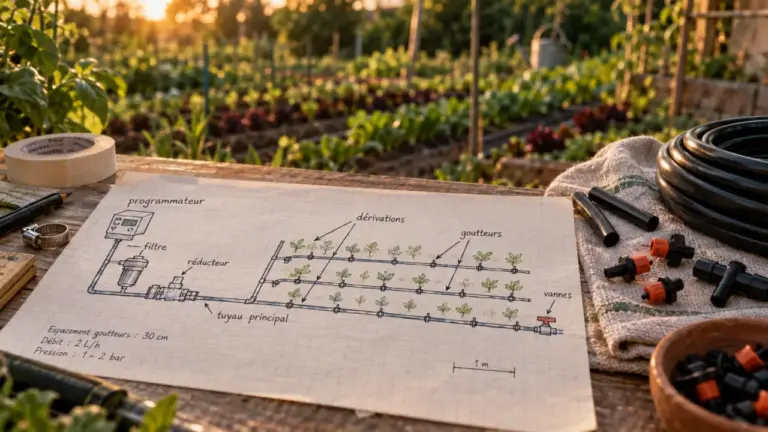

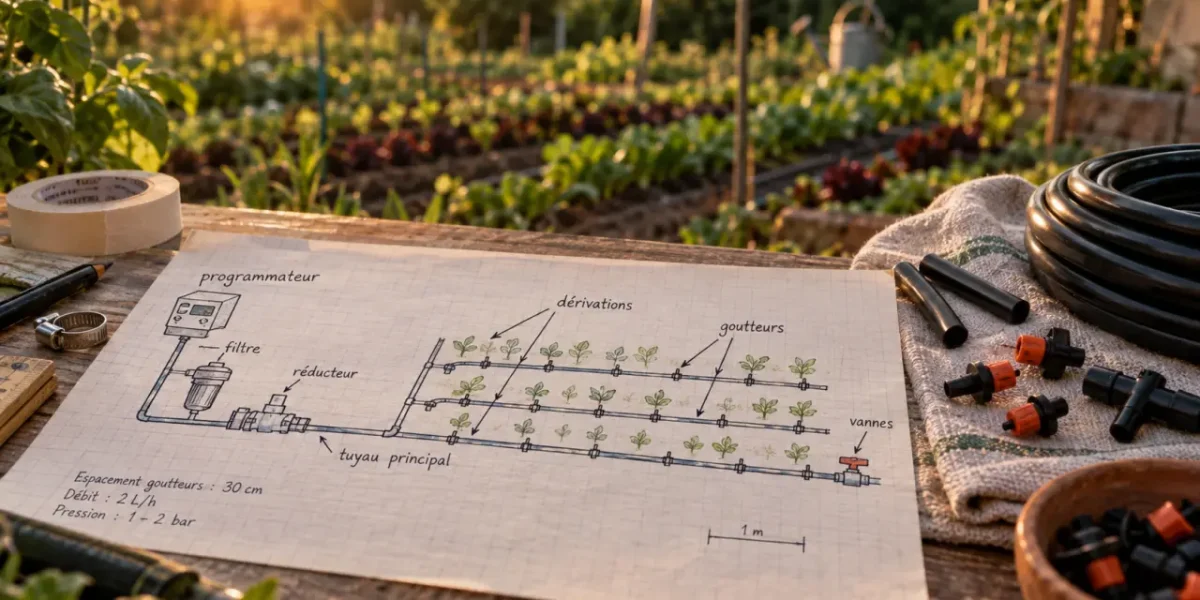

Votre schéma d’arrosage automatique goutte à goutte doit faire apparaître, dans l’ordre, les éléments suivants :
- le point d’eau et le programmateur ;
- le filtre, qui limite le colmatage des goutteurs ;
- le réducteur de pression ;
- le tuyau principal, qui distribue l’eau dans chaque zone ;
- les dérivations, les micro-tubes et les goutteurs ;
- les bouchons de fin de ligne ainsi que les raccords en T, les coudes et les vannes.
Penser le réseau comme une circulation d’eau
Imaginez le tuyau principal comme un canal de distribution. Plus il s’allonge et plus les sorties sont nombreuses, plus l’eau perd de sa capacité à alimenter correctement les derniers émetteurs. Cette représentation évite une erreur fréquente : dessiner une seule ligne longue qui serpente entre tous les légumes.
Il est souvent plus efficace de créer une arrivée centrale, puis des lignes courtes et parallèles vers les rangs. Le plan devient plus simple à purger, à réparer et à modifier lorsque les cultures changent de place. Notez sur le dessin la longueur de chaque tronçon et le nombre de goutteurs prévus. Ces informations serviront au calcul du débit et au choix du diamètre.
Positionner les goutteurs selon les plantes et le terrain
Deux solutions principales existent. Le tuyau avec goutteurs intégrés convient aux rangs réguliers : les émetteurs sont habituellement espacés de 20, 30 ou 50 cm. Il est pratique pour les salades, les fraisiers ou les rangées de légumes. Les goutteurs rapportés se posent à la perforeuse exactement là où vous en avez besoin. Ils conviennent aux pieds de tomates, aux arbustes, aux pots et aux jardinières.
| Type de goutteur | Usage pertinent | Point de vigilance |
|---|---|---|
| Intégré | Rangs et plantations espacées régulièrement | L’espacement est imposé par le tuyau |
| Rapporté | Pots, arbustes et plantations irrégulières | Prévoir une perforeuse et des bouchons |
| Autocompensant | Terrain en pente ou longues lignes | Coût généralement plus élevé |
| Turbulent | Terrain plat et réseau simple | Débit plus sensible aux variations de pression |
Sur un terrain en pente, privilégiez un goutteur autocompensant. Il aide à maintenir un débit plus homogène entre le haut et le bas de la ligne. Sur terrain plat, un modèle turbulent, plus économique, peut suffire. Dans les deux cas, placez l’émetteur près de la zone racinaire, sans le coller systématiquement à la tige. L’objectif est d’humidifier le volume de sol exploré par les racines.
Les goutteurs classiques délivrent généralement entre 2 et 20 L/h, tandis que de nombreux modèles destinés au jardin se situent entre 2 et 8 L/h. Reportez le débit inscrit sur chaque émetteur dans votre plan. Un même circuit peut réunir plusieurs modèles, mais leur consommation doit être additionnée.
Calculer le débit total avant l’installation
Le débit nécessaire s’obtient en additionnant les débits de tous les émetteurs qui fonctionneront en même temps. La formule est simple : nombre de goutteurs × débit unitaire en litres par heure. Si plusieurs types d’émetteurs sont présents, calculez chaque groupe séparément, puis additionnez les résultats.
Un exemple reproductible
Supposons 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h. Les premiers demandent 40 L/h et les seconds 40 L/h. Le réseau exige donc 80 L/h. Si vous ajoutez 10 micro-jets de 30 L/h, ils consomment 300 L/h. Le débit total atteint alors 380 L/h.
Si votre arrivée d’eau ne fournit que 300 L/h, tous les émetteurs ouverts ensemble ne fonctionneront pas correctement. Vous devrez retirer des émetteurs, diminuer leur débit ou séparer le jardin en zones. Le calcul doit porter sur les appareils qui fonctionneront simultanément, et non sur l’ensemble du matériel installé lorsque les circuits sont programmés séparément.
Mesurez aussi le débit réellement disponible au robinet, car il peut différer d’une installation à l’autre. Comparez ce résultat au débit calculé en conservant une marge de sécurité. Ne dimensionnez pas le réseau au maximum de ce que l’arrivée paraît fournir : une pression instable, un filtre encrassé ou un tuyau plus long que prévu réduisent les performances à l’usage.
Choisir pression, diamètre et nombre de zones
Le goutte-à-goutte fonctionne généralement avec une pression comprise entre 1 et 2,5 bars. Un robinet extérieur standard délivre souvent entre 2,5 et 3,5 bars. Un réducteur de pression protège donc les goutteurs et stabilise l’arrosage. Placez la tête de réseau dans cet ordre : programmateur, filtre, réducteur de pression, raccord de départ.
Une pression trop élevée peut endommager les goutteurs et provoquer un arrosage irrégulier. À l’inverse, une pression trop faible ne permet pas toujours d’alimenter correctement les émetteurs les plus éloignés. Le réglage doit tenir compte du type de goutteur, de la longueur du circuit et du relief du terrain.
Pour une cuve de récupération d’eau de pluie, la gravité est rarement suffisante si la cuve est au sol. La règle utile est que 1 bar correspond à 10 mètres de colonne d’eau. Obtenir 2 bars demanderait donc 20 mètres de dénivelé. Une pompe de surface est alors souvent nécessaire. Filtrez également cette eau avant son passage dans les goutteurs.
| Élément à dimensionner | Repère pratique | Décision à prendre |
|---|---|---|
| Micro-tube | Moins de 15 m de circuit : 4,6 mm | Pour une courte dérivation vers quelques pots |
| Ligne secondaire | Plus de 15 m : 13 mm | Pour limiter les pertes sur une rangée |
| Tuyau PEBD 16 mm | Jusqu’à environ 800 L/h | Pour un potager ou plusieurs lignes modérées |
| Tuyau PEBD 20 mm | Jusqu’à environ 1 500 L/h | Pour transporter davantage d’eau ou allonger le réseau |
Au-delà de 50 mètres sur un même circuit, la sectorisation devient une précaution utile. Divisez par exemple le potager, les jardinières et les massifs en zones indépendantes. Une électrovanne par zone, pilotée par un programmateur multivoie 24 V, permet de les arroser l’une après l’autre sans dépasser le débit disponible.
Le diamètre dépend donc de deux paramètres : la longueur du circuit et le débit à transporter. Un micro-tube de 4,6 mm peut convenir à une courte dérivation vers quelques pots, alors qu’une ligne plus longue nécessite un tuyau de 13 mm. Pour le tuyau principal, le PEBD de 16 mm peut transporter jusqu’à environ 800 L/h et le PEBD de 20 mm jusqu’à environ 1 500 L/h.
Transformer le plan en arrosage automatique fiable
Installez d’abord le tuyau principal sans le fixer définitivement. Montez les départs de lignes, posez les goutteurs, puis ouvrez l’eau pour rincer le réseau avant de fermer les extrémités. Ce rinçage évacue les copeaux de perçage et les poussières susceptibles d’obstruer les émetteurs. Vérifiez ensuite chaque goutteur, surtout en bout de ligne.
Comparez le débit observé avec le plan. Si les premiers émetteurs fonctionnent correctement mais que les derniers délivrent moins d’eau, recherchez une longueur excessive, un diamètre trop faible, un filtre chargé ou une pression mal réglée. Corrigez ces points avant de fixer les tuyaux au sol, car les modifications seront alors plus simples.
Programmer sans arroser au hasard
Commencez par des cycles courts et observez le sol le lendemain. Il doit être humide en profondeur près des racines, sans ruissellement. En été, 15 à 20 minutes tôt le matin ou en soirée constituent un point de départ à ajuster selon le sol, la météo et les plantes.
Un sol argileux absorbe lentement. Fractionner l’arrosage peut alors être préférable à un cycle trop long. Nettoyez le filtre régulièrement et détartrez doucement les goutteurs si l’eau est calcaire. Une baisse progressive du débit signale souvent un colmatage ou un dépôt dans le réseau.
Pour une petite installation, un kit prêt à monter simplifie le choix des raccords et des diamètres. Pour un jardin aux formes complexes, composer le réseau pièce par pièce est souvent plus souple. Dans les deux cas, conservez votre schéma annoté avec les longueurs, le débit par zone et le réglage du programmateur. Il servira lors d’un agrandissement, d’un dépannage ou de la mise à l’abri de l’installation avant l’hiver.
