Dans une installation solaire, l’électricité suit un parcours précis. Les panneaux produisent du courant continu, l’onduleur le convertit, puis le tableau électrique le distribue aux appareils du logement. Le réseau public intervient seulement pour fournir l’énergie manquante ou recevoir un surplus lorsque l’installation et le contrat l’autorisent. Ce cheminement permet de distinguer le branchement des panneaux, le raccordement au tableau et le raccordement au réseau.
Sommaire
Lire le schéma électrique : du panneau aux usages de la maison

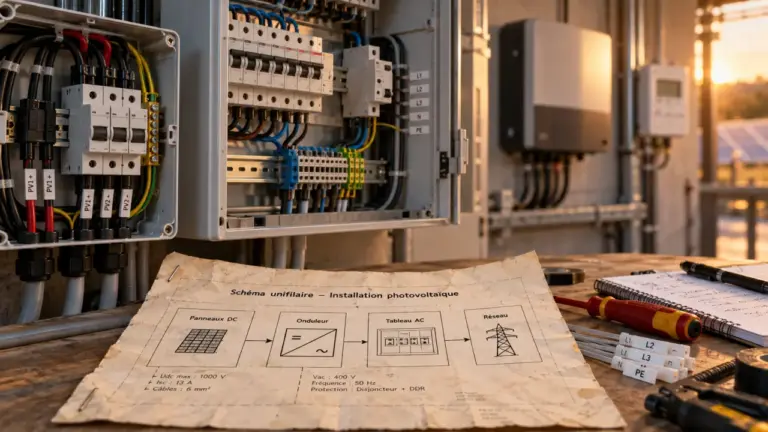

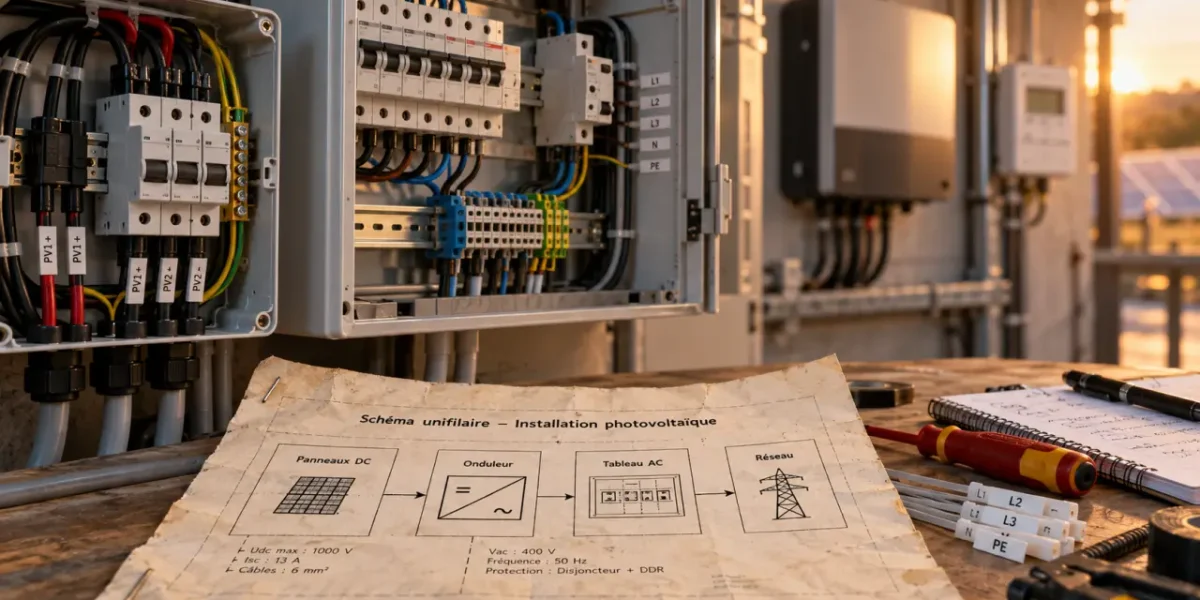

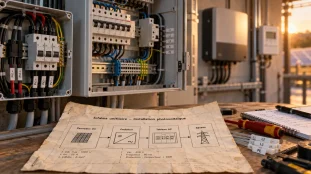

Un schéma de raccordement photovoltaïque en autoconsommation décrit avant tout la circulation de l’énergie. Les panneaux produisent du courant continu, aussi appelé DC. Les équipements domestiques et le réseau électrique utilisent, eux, du courant alternatif, ou AC. L’onduleur assure donc la conversion nécessaire entre la production solaire et les usages du logement.
Le schéma de principe le plus courant se lit ainsi :
Panneaux photovoltaïques → protection DC → onduleur ou micro-onduleurs → protection AC → tableau électrique → appareils du logement → compteur Linky → réseau public si nécessaire.
- Les panneaux captent le rayonnement solaire et produisent l’électricité en courant continu.
- Le coffret de protection DC, placé entre les panneaux et un onduleur central, protège la partie en courant continu. Il intervient notamment dans la séparation et la sécurisation de cette partie du circuit.
- L’onduleur transforme le DC en AC, compatible avec les usages du logement. Avec des micro-onduleurs, cette conversion s’effectue au niveau de chaque panneau ou d’un petit groupe de panneaux.
- Le coffret AC protège la sortie de l’onduleur avant son arrivée au tableau électrique.
- Le tableau répartit ensuite l’électricité produite vers les circuits de la maison, comme l’éclairage, l’électroménager, le ballon d’eau chaude ou les équipements pilotables.
La production solaire est consommée en priorité lorsqu’un appareil fonctionne au même moment. Si les panneaux ne produisent pas assez, le logement prélève automatiquement le complément sur le réseau. À l’inverse, si la production dépasse les besoins instantanés, le surplus est soit empêché d’être injecté, soit envoyé sur le réseau et valorisé selon le contrat retenu.
Ce fonctionnement est instantané. Il ne signifie pas que les panneaux alimentent directement un appareil précis. La production rejoint le circuit du logement, puis les usages consomment l’électricité disponible. Le réseau prend le relais lorsque la production solaire ne suffit pas.
Branchement, raccordement au tableau et raccordement au réseau : trois notions distinctes
Le branchement désigne les liaisons internes entre les modules, les câbles, les protections et l’onduleur. Le raccordement au tableau électrique correspond à l’intégration de la production solaire dans l’installation du logement, généralement sur un circuit dédié et protégé. Le raccordement au réseau public concerne la relation avec Enedis ou une entreprise locale de distribution : prélèvement du complément, absence d’injection déclarée ou injection du surplus.
Cette distinction évite une confusion fréquente. Une installation peut être reliée au tableau électrique sans fonctionner comme une installation destinée à vendre son surplus. En revanche, dès que l’injection sur le réseau est autorisée, le projet doit intégrer le comptage et les démarches correspondantes.
Même une installation conçue pour l’autoconsommation doit donc être pensée avec le réseau existant du logement. Les démarches et le dispositif de comptage varient selon que l’on empêche l’injection ou que l’on autorise l’envoi du surplus vers le réseau public.
Autoconsommation totale, vente du surplus ou batterie : ce qui change sur le schéma
Le bon schéma dépend moins des panneaux que du devenir de l’électricité non consommée immédiatement. Trois scénarios permettent de se repérer et de comprendre les différences de raccordement.
Installer des panneaux solaires : démarches et raccordement : Suivez les étapes officielles, des autorisations au raccordement Enedis, jusqu’au Consuel et à la mise en service.
| Solution | Sort du surplus | Relation au réseau | Point d’attention |
|---|---|---|---|
| Autoconsommation sans injection | Limité ou empêché | Le réseau fournit le complément | CACSI à prévoir selon le projet |
| Autoconsommation avec vente du surplus | Injecté sur le réseau | Raccordement et comptage adaptés | Demande auprès du gestionnaire de réseau |
| Autoconsommation avec batterie | Stocké avant un éventuel recours au réseau | Le réseau reste généralement le secours | Compatibilité de l’onduleur et gestion du stockage |
Sans injection : produire pour ses besoins immédiats
En autoconsommation totale, l’objectif est de consommer localement la production sans envoyer d’électricité sur le réseau. La Convention d’Autoconsommation Sans Injection, ou CACSI, formalise ce fonctionnement lorsque cette configuration s’applique. Le compteur reste utile pour l’électricité achetée au réseau, mais le surplus ne doit pas partir vers celui-ci.
Le schéma comprend toujours les panneaux, les protections, l’onduleur ou les micro-onduleurs et le raccordement au tableau. La différence porte sur la gestion du surplus. Le dispositif prévu doit empêcher l’injection lorsque la production dépasse la consommation instantanée.
Cette solution demande une production cohérente avec le talon de consommation du logement, c’est-à-dire les appareils qui restent actifs en journée. Un système de pilotage peut aussi déclencher certains usages lorsque le soleil produit, par exemple le chauffage de l’eau. Le choix du mode sans injection doit donc être cohérent avec les consommations réellement présentes pendant les heures de production.
Avec vente du surplus : un compteur qui mesure dans les deux sens
Avec la vente du surplus, l’électricité excédentaire quitte le tableau, passe par le compteur puis rejoint le réseau public. Selon la configuration, le compteur Linky peut distinguer deux canaux : l’énergie consommée et l’énergie injectée. Une demande de raccordement est alors effectuée auprès d’Enedis, ou du gestionnaire local de réseau lorsque le logement n’est pas desservi par Enedis.
Le compteur permet ainsi de différencier l’électricité prélevée de celle qui est injectée. Le raccordement au réseau ne se résume donc pas à ajouter un câble : il suppose une configuration de comptage adaptée et des démarches engagées auprès du gestionnaire concerné.
À chaque instant, le logement consomme d’abord sa propre production. Lorsque les besoins dépassent la production, la frontière laisse entrer l’électricité du réseau. Lorsqu’un excédent apparaît, elle le laisse sortir uniquement si l’installation y est autorisée. Cette lecture explique pourquoi déplacer certains usages vers les heures ensoleillées peut être aussi important que d’ajouter des panneaux.
Série, parallèle ou micro-onduleurs : choisir l’architecture des panneaux
Le câblage entre panneaux ne se choisit pas au hasard. Il doit être compatible avec les caractéristiques électriques des modules et de l’onduleur. Une étude de dimensionnement vérifie notamment la tension, l’intensité, la puissance et les contraintes du site. L’orientation, l’inclinaison et les ombrages peuvent aussi influencer le choix de l’architecture.
Les trois montages à connaître
- En série : les tensions s’additionnent tandis que l’intensité reste identique. Cette configuration est fréquente avec un onduleur central, mais un ombrage sur un module peut davantage pénaliser la chaîne.
- En parallèle : les intensités s’additionnent et la tension reste constante. Le montage peut mieux répartir les effets d’orientations différentes, sous réserve de compatibilité technique avec l’onduleur et les protections.
- En série-parallèle : plusieurs chaînes de panneaux en série sont réunies en parallèle. Un exemple de 12 panneaux peut associer 3 panneaux en série et 4 groupes en parallèle.
Le choix entre ces montages dépend donc des caractéristiques des panneaux et de l’onduleur, mais aussi de la configuration de la toiture. Une chaîne en série peut être davantage affectée par un ombrage sur un module. Une installation répartie sur plusieurs orientations doit être étudiée pour éviter une association inadaptée des panneaux.
Les micro-onduleurs constituent une autre architecture : chaque panneau convertit directement sa production en courant alternatif. Ils sont souvent pertinents lorsque la toiture comporte plusieurs orientations ou des ombrages partiels. Ils ne dispensent toutefois ni des protections AC, ni de la mise à la terre, ni d’un raccordement correctement dimensionné.
Protections, normes et mise en service : les vérifications à ne pas improviser
Le raccordement photovoltaïque ne consiste jamais à relier simplement quelques câbles. Les coffrets, dispositifs de coupure, protections contre les surtensions, disjoncteurs et liaison à la terre protègent les personnes, les équipements et l’installation. Le coffret DC intervient côté panneaux avec un onduleur central. Le coffret AC se place côté courant alternatif, avant l’arrivée au tableau.
Le raccordement au tableau s’effectue avec des protections adaptées et, selon la configuration, sur un circuit dédié. La mise à la terre doit également être intégrée à la conception. Ces éléments permettent de traiter séparément la partie en courant continu, la conversion et la distribution en courant alternatif.
La conception doit respecter les règles applicables, notamment les références NF C 15-100 et UTE C 15-712-1 citées pour les installations photovoltaïques. Le Consuel peut intervenir dans le parcours de conformité avant la mise en service. Pour une installation avec injection ou vente du surplus, la procédure de raccordement et les documents demandés doivent être engagés avant l’exploitation.
Pourquoi confier le raccordement final à un professionnel
La pose mécanique des panneaux, le choix des équipements et les démarches peuvent être préparés en amont. En revanche, le raccordement au tableau, le choix des protections et les contrôles de conformité exigent des compétences électriques précises. Une erreur de câblage peut affecter la production, les équipements ou la sécurité de l’installation.
Un professionnel évalue aussi les ombrages, l’orientation, l’inclinaison, la distance au tableau et la compatibilité entre panneaux et onduleur. Ces vérifications sont nécessaires pour choisir la configuration de câblage et adapter les protections au projet. Elles permettent également de distinguer ce qui relève du branchement interne et ce qui nécessite une démarche auprès du gestionnaire de réseau.
Les installations de particuliers se situent généralement entre 3 et 12 kWc. Au-delà de 36 kVA, le projet relève du traitement Grand Producteur. Dans tous les cas, un schéma unifilaire clair, une étude de raccordement et une mise en service contrôlée restent les meilleurs moyens d’éviter une production mal exploitée ou un branchement risqué.
