Un schéma d’arrosage automatique enterré ne consiste pas à aligner des tuyaux et quelques arroseurs sur un plan. Il doit tenir compte de la forme du jardin, des besoins des végétaux et des capacités réelles de l’arrivée d’eau. Un réseau bien conçu arrose de façon régulière, reste discret et évite de déplacer un tuyau chaque été.
Sommaire
Commencer par relever le jardin, pas par acheter le matériel
Tracez le terrain à l’échelle, même sur un simple papier quadrillé. Reportez les dimensions, l’arrivée d’eau, la maison, les terrasses, les allées, les arbres, les zones de drainage, les pentes et les bordures. Ce relevé permet de positionner les conduites sans traverser inutilement une zone difficile à réparer ou un futur massif.
Calculer le débit d’une arrivée d’eau
Estimez le débit disponible pour votre réseau d’arrosage enterré à partir d’un seau de 10 litres.
Résultat indicatif
Calcul : (10 ÷ nombre de secondes) × 3,6 = débit en m³/h. Le débit conseillé correspond à 80 % du débit mesuré.
À retenir : ce résultat reste indicatif. Il ne tient pas compte des pertes de charge liées aux conduites, raccords, filtres et dénivelés.
Découper le jardin en zones homogènes
Chaque zone commandée par une électrovanne doit réunir des végétaux aux besoins proches et des diffuseurs compatibles. Une pelouse accepte des turbines ou des tuyères escamotables. Un massif, une haie ou un potager demande plutôt un goutte-à-goutte ou une micro-aspersion localisée. Ne mélangez pas, sur le même circuit, des arroseurs à grand rayon et des goutteurs : leurs débits et leurs pressions de fonctionnement diffèrent.
Une pente mérite aussi un circuit séparé. L’eau y ruisselle plus vite qu’elle ne pénètre dans le sol. Des cycles plus courts, éventuellement répétés, limitent les écoulements. Un sol sableux absorbe rapidement et peut nécessiter des apports fractionnés. Un sol argileux demande davantage de temps pour laisser l’eau s’infiltrer.
Lire le jardin comme une carte de couverture
Considérez chaque arroseur comme un point de couverture, et non comme un simple jet. Les angles accueillent des têtes à secteur réduit, les bordures des modèles en demi-cercle et les zones centrales des têtes à cercle complet. Prévoyez un chevauchement à 100 % : le jet d’un arroseur doit atteindre le voisin. Cette disposition compense la baisse de débit en fin de portée et réduit les bandes jaunies entre deux têtes.
Mesurer débit et pression avant de dessiner les circuits
Le débit disponible détermine le nombre d’arroseurs pouvant fonctionner simultanément. Pour le mesurer, remplissez un seau de 10 litres à l’arrivée d’eau et chronométrez le temps nécessaire. La formule (10 litres / nombre de secondes) x 3,6 donne un débit indicatif en m³/h. Relevez également la pression avec un manomètre. Une plage de 2 à 3,5 bars est indiquée comme adaptée au fonctionnement courant d’un réseau d’arrosage.
Ne dimensionnez pas une zone sur la seule base du débit théorique mesuré. La conduite, les raccords, les dénivelés et les filtres provoquent des pertes de charge. Une règle prudente consiste à ne pas programmer plus de 80 % du débit disponible. Additionnez les débits des arroseurs prévus sur une même électrovanne. Si le total dépasse ce seuil, créez une zone supplémentaire.
| Canalisation PE | Repère de débit et de longueur | Usage indicatif |
|---|---|---|
| 25 mm | Jusqu’à 1,5 m³/h et moins de 30 m | Petite dérivation courte |
| 32 mm | De 1,5 à 3 m³/h et de 30 à 60 m | Réseau courant de jardin |
| 40 mm | De 3 à 5 m³/h et plus de 60 m | Départ long ou débit important |
La pression statique, mesurée robinet fermé, apporte une première indication, mais elle ne suffit pas. Le signal le plus utile est la pression dynamique, celle qui reste lorsque plusieurs têtes arrosent. Si les premiers jets semblent puissants, puis que les derniers arroseurs sortent mal ou portent moins loin, la zone est peut-être trop chargée. Un diamètre sous-estimé ou un filtre encrassé peut aussi provoquer cette baisse. Prévoir ce diagnostic sur le plan évite de confondre un défaut de matériel avec une erreur de conception.

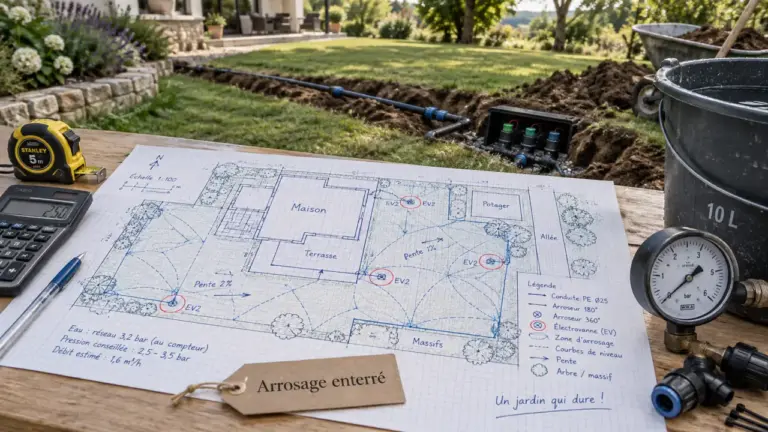

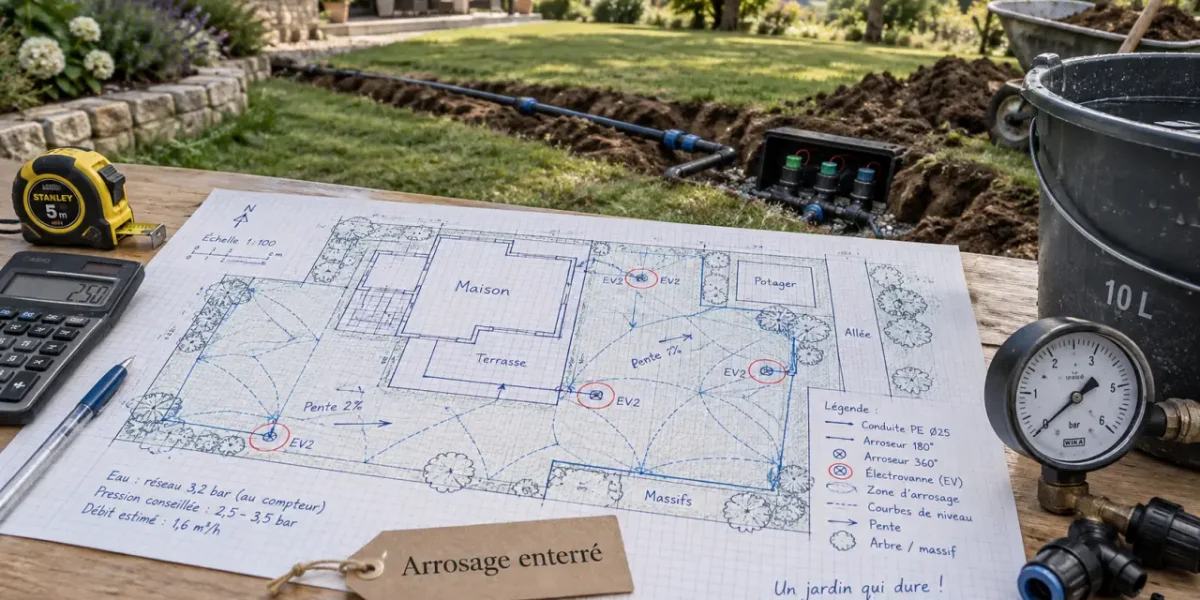

Dessiner un schéma lisible et exploitable sur le terrain
Sur le plan, utilisez une légende simple : trait épais pour la conduite principale, trait fin pour les dérivations, symbole distinct pour chaque type d’arroseur et couleur ou numéro pour chaque zone. Indiquez la portée et l’angle de chaque tête, le diamètre des tuyaux, le sens de circulation et les raccords importants. Le schéma devient ainsi une feuille de route pour la pose et les réparations futures.
Placer l’arrivée d’eau, les vannes et les conduites
Installez la vanne principale dans un endroit accessible et protégez-la dans un regard de visite. Regroupez idéalement le collecteur d’électrovannes dans un regard, près de l’arrivée d’eau, mais à l’écart des passages fréquents. Chaque électrovanne doit alimenter une zone clairement identifiée sur le plan. Faites passer les conduites le long des bordures lorsque c’est possible : elles seront plus faciles à retrouver et à éviter lors de plantations ultérieures.
Le raccordement au réseau d’eau potable requiert un dispositif anti-retour, comme un clapet anti-retour ou un disconnecteur adapté. Si vous utilisez une pompe ou une cuve de récupération, ajoutez une filtration cohérente avec les équipements choisis. Les goutteurs et les micro-asperseurs sont particulièrement sensibles au colmatage.
Choisir le mode d’arrosage pour chaque partie du jardin
| Solution | Zones adaptées | Atouts et vigilance |
|---|---|---|
| Turbines ou tuyères escamotables | Pelouse et grandes surfaces régulières | Discrètes, bonne couverture ; exigent un calepinage précis |
| Goutte-à-goutte | Haies, potager, massifs | Apport au pied des plantes ; filtration et contrôle des goutteurs nécessaires |
| Micro-aspersion | Massifs denses et jeunes plantations | Couverture douce ; sensible au vent et à l’encrassement |
Ajoutez au schéma un programmateur relié aux électrovannes, ainsi qu’une sonde de pluie ou un capteur d’humidité si l’installation le permet. Ces équipements ne remplacent pas l’observation du jardin, mais ils évitent d’arroser inutilement après une pluie. Une programmation matinale, entre 5 h et 8 h, limite l’évaporation par rapport à un arrosage en pleine chaleur.
Poser, tester et entretenir sans perdre le bénéfice du plan
Commencez par marquer les tracés au sol, puis creusez des tranchées d’au moins 30 cm hors gel. Dans les régions aux hivers rigoureux, une profondeur de 60 cm est indiquée. Passez les câbles du programmateur dans des fourreaux annelés et conservez le repérage des électrovannes. Avant de raccorder les arroseurs, rincez les canalisations pour évacuer la terre et les copeaux susceptibles de bloquer les buses ou les filtres.
Tester avant de reboucher
Mettez chaque zone en eau séparément. Contrôlez les fuites, la sortie complète des têtes, les arcs d’arrosage et le chevauchement réel. Ajustez les buses ou les secteurs avant de refermer les tranchées. Une correction à ce stade prend quelques minutes, alors qu’une reprise après engazonnement devient rapidement coûteuse. Photographiez le réseau ouvert et conservez le schéma annoté avec les références des raccords.
Programmer selon la saison et hiverner le réseau
Les réglages de départ restent indicatifs. Adaptez-les à la météo, au sol et à l’état des plantes. Une pelouse établie peut être arrosée 2 à 3 fois par semaine pendant 20 à 30 minutes. Des massifs arbustifs peuvent recevoir 1 à 2 arrosages par semaine pendant 15 à 20 minutes. Nettoyez régulièrement les filtres, observez les zones sèches et réduisez les cycles lorsque les pluies suffisent. Avant le gel, purgez le réseau, coupez l’eau et protégez le programmateur si nécessaire.
Pour transformer votre relevé en liste d’achat, un planificateur de jardin peut aider à modéliser les surfaces et à placer les conduites. Pour un terrain très morcelé, une forte pente ou une alimentation incertaine, demandez un schéma sur mesure. Fournissez le plan coté, le débit mesuré, la pression et les types de végétaux : ces informations permettent d’établir un devis et un dimensionnement fiables.
